Senkerodieren & Drahterodieren in Autodesk Fusion

Die AURON-Module automatisieren in Fusion die Elektrodenableitung, die Konturerkennung und das Erodierprogramm bis zur Ausgabe des NC-Codes.

Vom 3D-Modell direkt zum Erodierprogramm

Elektrode in 5–15 Minuten

Von Hand dauert die Elektrodenkonstruktion 30 bis 45 Minuten, mit dem Senkerodiermodul 5 bis 15 Minuten.

Parameter aus dem Modell

Manuelle Zwischenschritte entfallen. Parameter werden direkt aus dem Modell übernommen – konsistent und nachvollziehbar.

Schneller eingearbeitet

Geführte Abläufe statt individueller Workarounds. Neue Mitarbeitende sind schneller produktiv, Ergebnisse konstant.

Zusatzmodule für Ihre Erosionsprozesse

Autodesk Fusion hat im Standard keine eigenen Funktionen für die Erosion. Jede Elektrodenableitung und jeder Bearbeitungsweg entsteht dort von Hand mit allgemeinen Funktionen. Die AURON-Module werden als Add-in in Fusion installiert und übernehmen diese Schritte.

Senkerodieren: Elektrode automatisch ableiten

Das Modul automatisiert den Workflow in Fusion von der Kavitätsanalyse bis zum fertigen Erodierprogramm. Sie machen nur wenige Klicks. Den Rest erledigt das Modul.

  1. Erodierfläche wählen, Halter wählen, Funkenspalt im Dialog angeben. Die Elektrode entsteht automatisch mit Grundaufbau, Bezug und Nullpunkten.
  2. Die Elektrode geht mit vorbereiteten Nullpunkten in den CAM-Bereich. Das Fräsprogramm für die Elektrodenfertigung kann direkt an die CNC-Maschine gesendet werden.
  3. Das Erodierprogramm ist vorbereitet und wird über integrierte Postprozessoren an die Erodiermaschine ausgegeben.

Drahterodieren in Fusion automatisieren

Das Modul vereinfacht die Programmierung für Drahterodiermaschinen. Nur wenige manuelle Angaben sind nötig, der Rest läuft automatisiert ab.

  1. Konturen, Features und Startlochbohrungen werden automatisch erkannt, auch bei mehreren Geometrien an einem Werkstück in einem Schritt. Damit werden die Bearbeitungswege erzeugt.
  2. 4-Achs- und Rotationsachse sind im Modul integriert.
  3. Das Erodierprogramm wird über integrierte Postprozessoren an die Erodiermaschine übertragen.
Modern office building corner with grey paneling and large INJOY logo featuring a multicolored swoosh above the text.
Auf YouTube ansehen
Video durch Cookie-Einstellungen blockiert.

Alfred Härer: Fusion mit Senkerodiermodul

Der Druckguss-Werkzeugbauer Alfred Härer hat seine CAM-Programmierung auf Fusion umgestellt und als erster Kunde das AURON-Senkerodiermodul im Produktionsalltag getestet. Die ganze Case Study lesen.

Einblicke in die Module

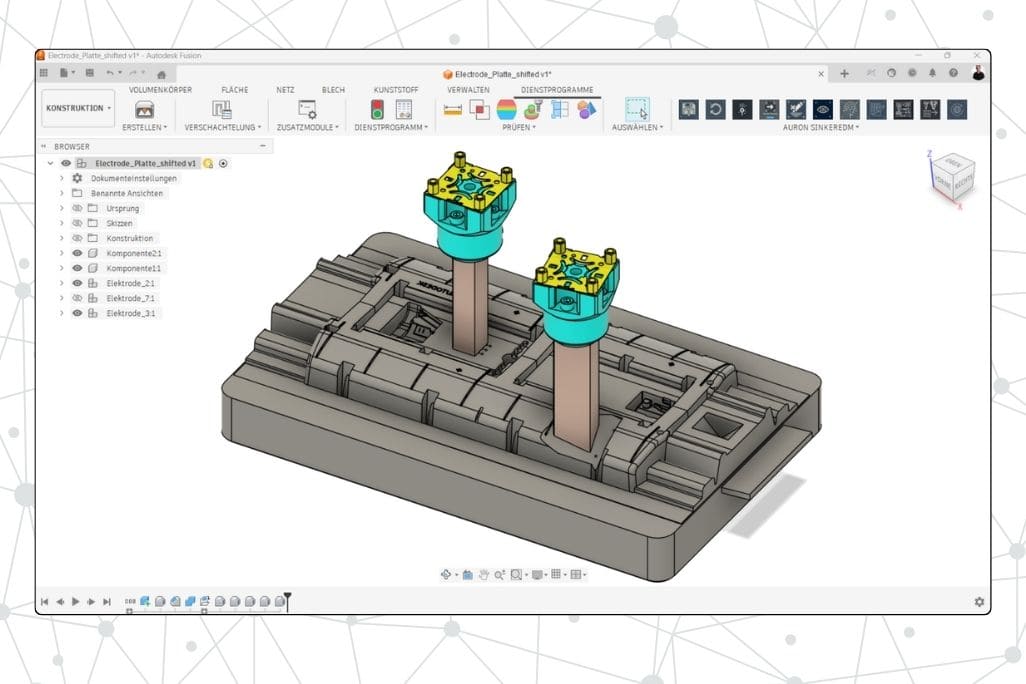

3D CAD model shown in Autodesk Fusion 360 software of a rectangular base plate with two vertical electrode-like structures attached, each topped with a green and yellow component. The interface shows construction, volume body, surfaces, mesh, sheet metal, and plastic modules.

Senkerosion: Formeinsatz mit Elektroden

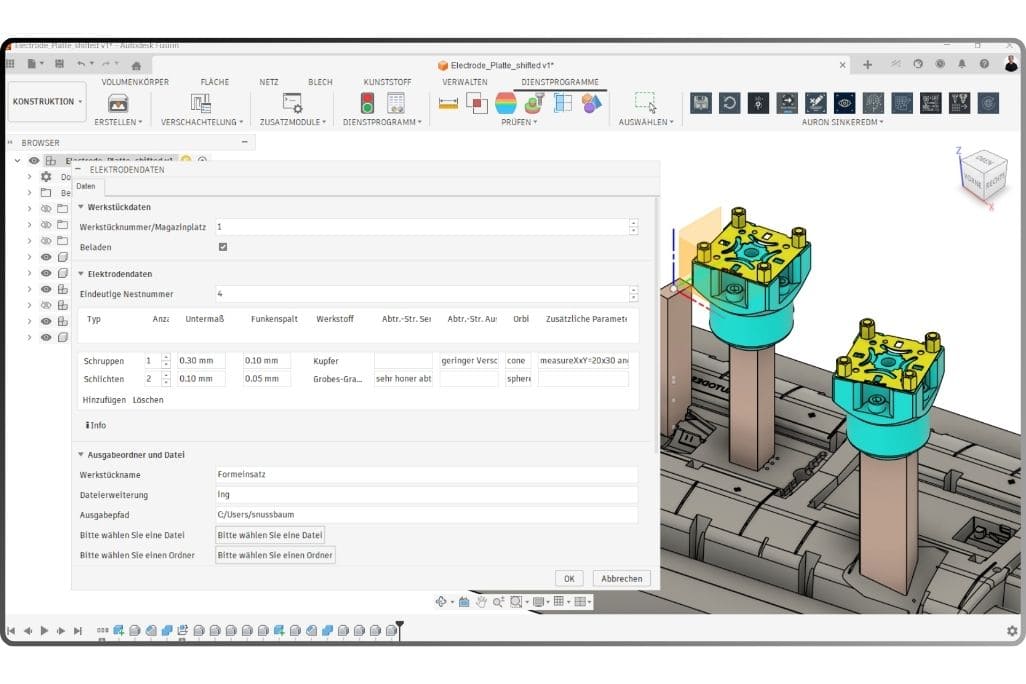

Bildschirmfoto einer Software-Oberfläche von Autodesk Fusion mit geöffnetem Fenster für Elektroden- und Werkstückdaten auf der linken Seite und einer 3D-Ansicht von zwei blauen und gelben Elektrodenteilen auf grauem Grund rechts.

Senkerosion: Elektrode erstellen

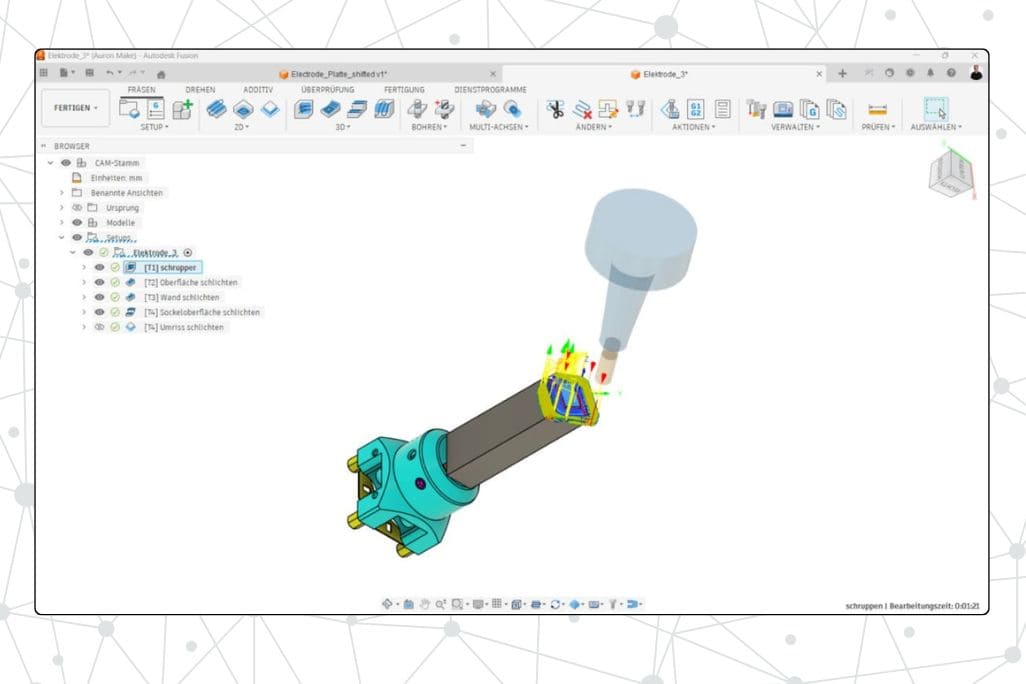

3D computer-aided manufacturing (CAM) interface in Autodesk Fusion 360 showing a toolpath setup for machining a part labeled 'Elektrode_3' with operations like roughing, surface finishing, and contouring.

Senkerosion: Automatische CAM-Bearbeitung der Elektrode

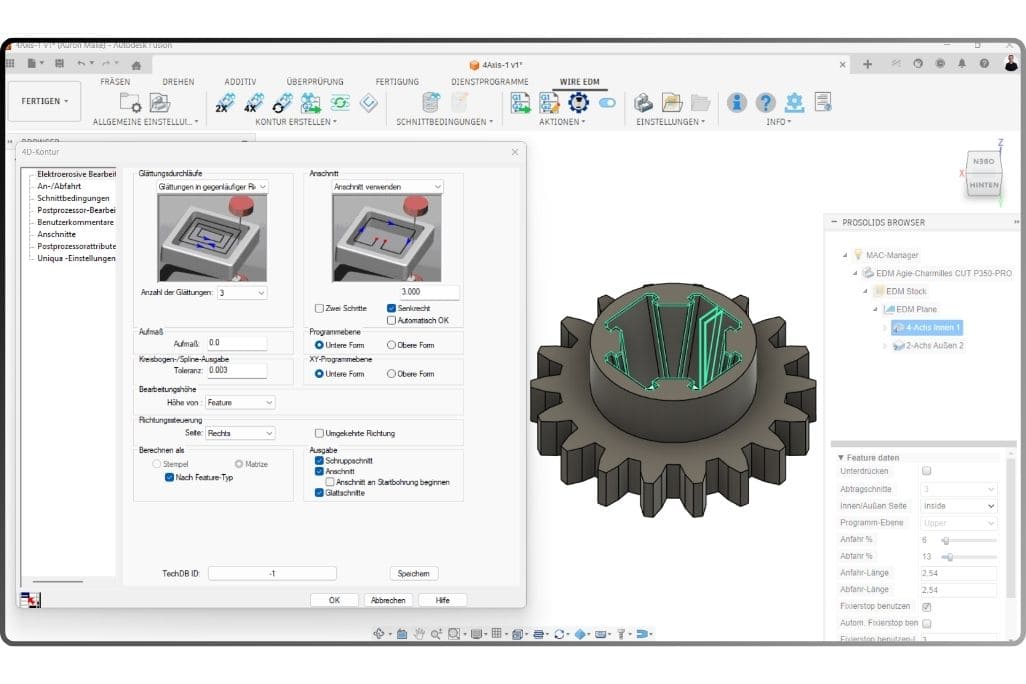

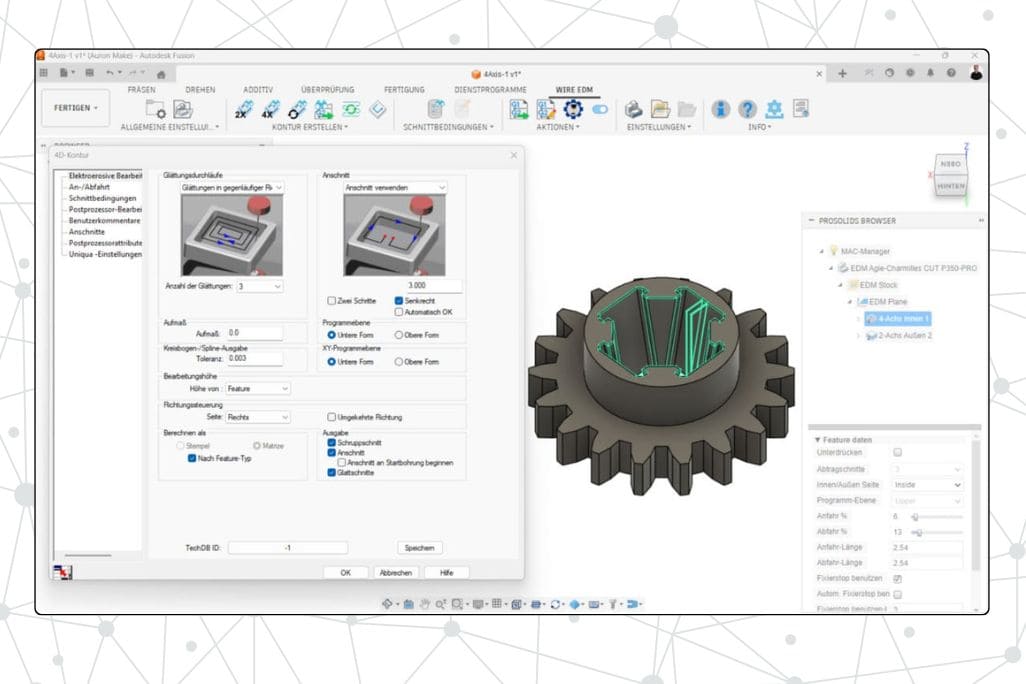

Benutzeroberfläche von Autodesk Fusion 360, die die Einrichtung der elektroerosiven Bearbeitung (Drahterosion) zeigt, mit einem 3D-Modell eines Zahnrads und diversen Einstellungen und Optionen zum Bearbeitungsprozess.

Drahterosion: Bearbeitungseinstellungen vornehmen

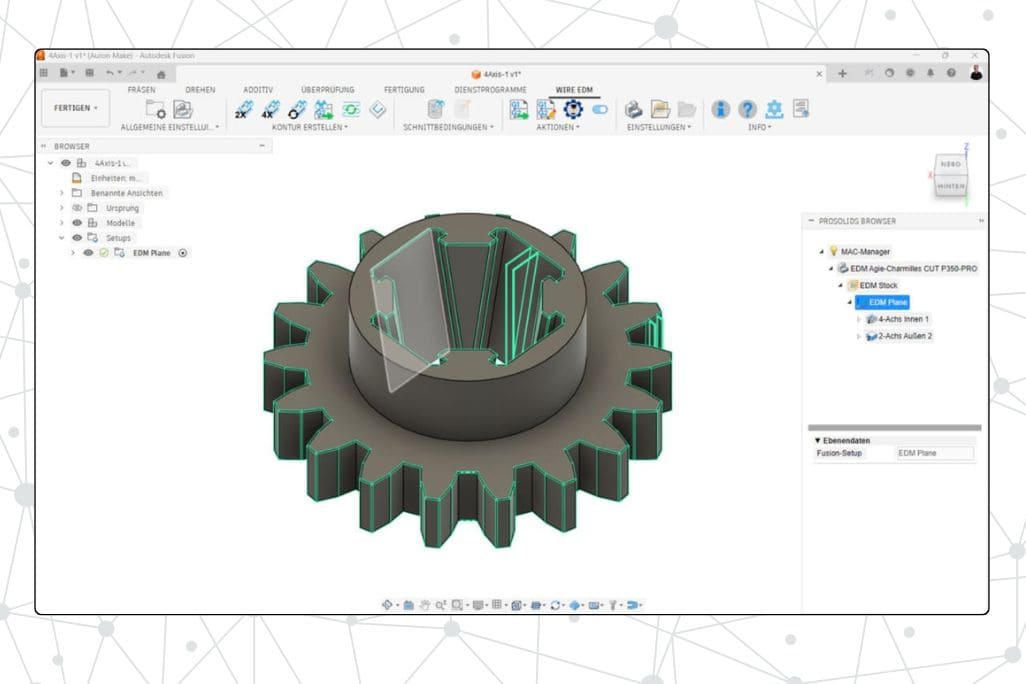

Screenshot of Autodesk Fusion 360 CAD software displaying a 3D model of a gear with highlighted edges shown in green. The interface includes toolbars for milling, turning, additive manufacturing, and wire EDM with panels listing setups and operations on the left and right sides.

Drahterosion: Automatische Erzeugung der Werkzeugwege für die CAM-Programmierung

Werbung für Fusion Add-ins zur Funkenerosion mit dem Text: Fusion Add-ins für Funkenerosion: Exklusiv bei AURON. Darunter ein gelber Button mit der Aufschrift Jetzt Demo vereinbaren und einem nach unten zeigenden Pfeil.

Jetzt Demo vereinbaren: Unten finden Sie den Link zum Kontaktformular.

Postprozessoren für Ihre Erodiermaschine

Die Module geben den NC-Code über integrierte Postprozessoren an Maschinen dieser Hersteller aus. Fehlt Ihre Maschine, entwickeln wir den Postprozessor gerne für Sie.

Postprozessoren für Senkerodiermaschinen

Das Senkerodiermodul gibt das Erodierprogramm über integrierte Postprozessoren an Senkerodiermaschinen dieser Hersteller aus:

  • OPS Ingersoll
  • Exeron
  • United Machining (ehemals GF Machining Solutions, AgieCharmilles)
  • Mitsubishi Electric
  • Zimmer & Kreim
  • Sodick
  • Makino

Postprozessoren für Drahterodiermaschinen

Das Drahterodiermodul gibt das Erodierprogramm über integrierte Postprozessoren an Drahterodiermaschinen dieser Hersteller aus:

  • OPS Ingersoll
  • United Machining (ehemals GF Machining Solutions, AgieCharmilles)
  • Mitsubishi Electric
  • Vollmer
  • Sodick
  • MB Maschinen

Unverbindliche Demo vereinbaren

In einer kurzen Demo zeigen wir Ihnen beide Module im Einsatz, an realen Werkstücken. Sprechen Sie uns an.

Stephan Nussbaum

/

Technischer Vertrieb CAM

Weitere AURON-Werkzeuge für Autodesk Fusion

AURON entwickelt weitere Zusatzwerkzeuge für Autodesk Fusion. Sie ergänzen Funktionen, die im Standard fehlen, und verbinden Fusion mit Ihren Maschinen und Bestandsdaten.

Adaptive Clearing Rechner

Berechnet direkt aus der Adaptive-Clearing-Operation Drehzahl, Vorschub und Zustellung, abgestimmt auf Werkzeug, Werkstoff und Maschine. Die Werte schreibt der Rechner anschließend zurück in Ihren CAM-Job.

Werkzeugimport aus FeatureCAM

Überträgt beim Umstieg auf Fusion Ihre Werkzeugbibliothek aus FeatureCAM automatisiert, mit Stammdaten, erprobten Schnittdaten und Maschinenzuordnungen. Ihr Team arbeitet ab dem ersten Tag mit den gewohnten Werkzeugen.

Postprozessor-Entwicklung

Individuelle Postprozessoren für Fusion, abgestimmt auf Ihre Maschine, Steuerung und betrieblichen Standards. Der NC-Code läuft ohne manuelles Editieren an der Maschine. AURON hat bereits mehr als 500 Postprozessoren entwickelt.

Transparent, technical wireframe of a complex mechanical or industrial component with cylindrical and circular parts on a dark gradient background.

FAQs

Fragen und Antworten zu den AURON-Modulen für Senk- und Drahterosion in Autodesk Fusion.

Kann Autodesk Fusion Senk- und Drahterodieren?

Mit einem Erodier-Add-in ja. Im Standard hat Fusion keine eigenen Funktionen für die Erosion: Elektroden, Konturen und Bearbeitungswege bauen Sie dort mit allgemeinen Konstruktions- und CAM-Funktionen von Hand nach. Unsere Module für die Senkerosion und die Drahterosion werden als Add-in in Fusion installiert und übernehmen diese Schritte.

Wie programmiert man Senkerosion in Autodesk Fusion?

Ohne Add-in programmiert man Senkerosion in Autodesk Fusion mit den allgemeinen Konstruktions- und CAM-Funktionen, Schritt für Schritt von Hand. Sie leiten Elektrode und Funkenspalt aus der Kavität ab, konstruieren die Elektrode mit Halter und Nullpunkten, programmieren Elektrodenfertigung und Erodiervorgang getrennt und erzeugen den NC-Code mit einem separaten Postprozessor. Mit unserem Senkerodiermodul für Fusion wählen Sie Erodierfläche und Halter und geben den Funkenspalt im Dialog an. Das Modul leitet daraus die Elektrode ab, übergibt sie mit Nullpunkten in den CAM-Bereich und gibt das Erodierprogramm über integrierte Postprozessoren an die Erodiermaschine aus. Die Elektrodenkonstruktion dauert damit 5 bis 15 statt 30 bis 45 Minuten.

Wie programmiert man Drahterosion in Autodesk Fusion?

Ohne Add-in programmiert man Drahterosion in Autodesk Fusion mit den allgemeinen CAM-Funktionen, für jede Geometrie am Werkstück einzeln. Sie bereiten die Konturen für Ober- und Unterseite vor, legen Startloch und Einfädelpunkt fest, programmieren Werkzeugwege und Schnittlogik und erzeugen den NC-Code mit einem separaten Postprozessor. Unser Drahterodiermodul für Fusion erkennt Konturen, Features und Startlochbohrungen automatisch, auch bei mehreren Geometrien an einem Werkstück. Daraus erzeugt es in einem Schritt die Bearbeitungswege und gibt den NC-Code über integrierte Postprozessoren an die Erodiermaschine aus.

Mit welchen Erodiermaschinen funktionieren Erodier-Add-ins für Fusion?

Ein Erodier-Add-in für Fusion funktioniert mit den Erodiermaschinen, für deren Steuerung es einen Postprozessor mitbringt. Der Postprozessor übersetzt die Werkzeugwege aus Fusion in die Sprache der jeweiligen Maschinensteuerung. Unsere Erodiermodule geben den NC-Code über integrierte Postprozessoren für Erodiermaschinen aller gängigen Hersteller aus, darunter Exeron, Makino, MB Maschinen, Mitsubishi Electric, OPS Ingersoll, Sodick, United Machining (AgieCharmilles), Vollmer und Zimmer & Kreim. Fehlt Ihre Maschine, entwickeln wir einen individuellen Postprozessor für Sie.
