Fabrikplanung 2D oder 3D? Entscheidungshilfe und pragmatischer Einstieg

Was bringt 3D in der Fabrikplanung konkret?

3D-Fabrikplanung vermeidet kostspielige Kollisionen in der Höhe und hält Gebäude- und Maschinenplanung in einem Modell synchron. Die zwei Vorteile im Detail:

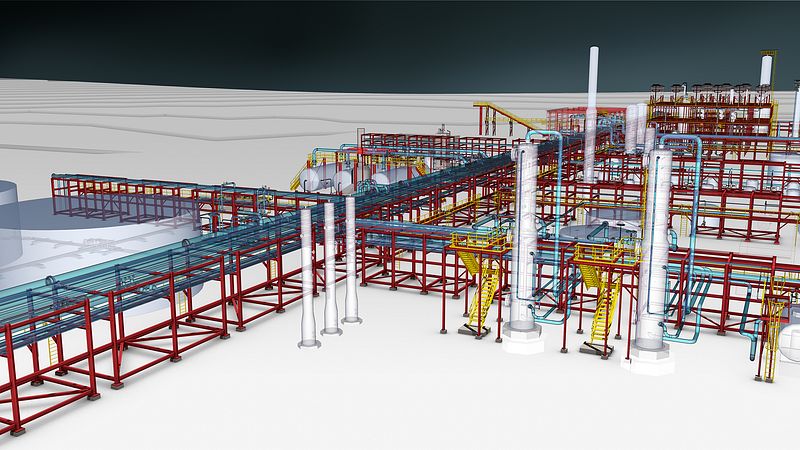

Kollisionsprüfung in der Höhe

Rohrleitungen, Lüftungskanäle, Förderbänder oder Kranbahnen kollidieren mit neuen Maschinen oder Gebäudestrukturen – aber erst bei der Montage fällt es auf. Die Folge: Demontage, Anpassung, Terminverzug. Im 3D-Modell erkennen Sie solche Konflikte per automatisierter Kollisionsprüfung, bevor der erste Handgriff auf der Baustelle passiert.

Gebäude- und Maschinenplanung in einem Modell

Der Architekt liefert sein Gebäudemodell im IFC-Format (dem Standardaustauschformat für Gebäudemodelle). Sie importieren es in Ihre Software und platzieren Ihre Maschinenplanung darin.

Ändert der Architekt seinen Entwurf, importieren Sie die aktualisierte Version und sehen sofort die Auswirkungen auf Ihr Maschinenlayout – ohne manuellen Planabgleich. Gleichzeitig aktualisieren sich abgeleitete 2D-Pläne (Grundrisse, Schnitte) automatisch, statt dass Sie jede Änderung in allen betroffenen Plänen nachziehen.

Schnellcheck: 2D oder 3D – wann lohnt sich der Wechsel?

Ob sich 3D lohnt, entscheiden zwei Fragen: Gibt es ein reales Risiko für Höhenkollisionen? Und ist die Umsetzung mit der vorhandenen Bestandsumgebung realistisch?

Hybrides Arbeiten: 3D punktuell einsetzen, Rest bleibt in 2D

Sie müssen nicht Ihr gesamtes Werk in 3D überführen. Der bewährte Ansatz: 3D kommt projektbezogen dort zum Einsatz, wo es konkreten Mehrwert bringt – der Rest bleibt in 2D.

Gute Einstiegspunkte:

• Neubau oder Erweiterung einer Werkshalle: Der Architekt liefert ein 3D-Gebäudemodell (IFC-Format), auf das Sie direkt aufsetzen können.

• Neue Maschinenaufstellung mit Höhenrisiko: Sie erstellen ein 3D-Modell nur für den betroffenen Bereich, prüfen die Kollisionen und planen sicher.

Sie können sogar nur temporär in 3D arbeiten – neue Maschine ins Modell einsetzen, Kollision prüfen, Ergebnis dokumentieren. Das 3D-Modell muss nicht dauerhaft gepflegt werden.

„Das Schöne an der Lösung ist, dass sie einen nicht hundertprozentig in die eine oder andere Richtung zwingt, sondern den Weg offen lässt zu entscheiden: Wo nützt mir 3D und wo lasse ich es 2D?“

Christina Kehle, Geschäftsführung, AURON

Von der Herstellerdatei ins Gebäudemodell: der Workflow

Drei Autodesk-Werkzeuge bilden die Basis für den 3D-Workflow in der Fabrikplanung:

• Revit – die Planungsplattform: Hier entsteht das gemeinsame 3D-Modell aus Gebäude und Maschinenaufstellung.

• Inventor – der Maschinendaten-Lieferant: Inventor ist eine 3D-Konstruktionssoftware. Für die Fabrikplanung ist sie ausschließlich relevant, um Maschinendaten aufzubereiten.

• Navisworks – die Prüfumgebung: Führt Gebäudemodell und Maschinenlayout zusammen und prüft auf Kollisionen.

Der zentrale Workflow in 4 Schritten

1. Gebäudemodell übernehmen

Der Architekt stellt sein Modell im IFC-Format bereit. Sie öffnen es in Revit.

2. Maschinendaten aufbereiten

CAD-Modelle von Maschinen sind für die Fabrikplanung viel zu detailliert: Eine einzelne Maschine kann mehrere Gigabyte groß sein. Sie benötigen die Maschinen als reduzierte Modelle. Viele Hersteller stellen ihre Maschinen bereits als solche sogenannte Revit-Familien bereit.

Wenn das nicht der Fall ist, benötigen Sie Inventor: Es importiert CAD-Modelle aus unterschiedlichsten Systemen (Pro/E, Catia, Siemens NX u. a.) und entfernt deren Innenleben – Bohrungen, Abrundungen, Fasen und interne Strukturen. Eine Datei kann dadurch von mehreren Gigabyte auf ca. 10–20 Megabyte Größe reduziert werden. Erst dadurch werden die Modelle handhabbar, auch bei 50 oder 100 Maschinen in einem Revit-Modell.

3. Maschinenmodelle ins Gebäudemodell einsetzen

Sie übernehmen die Maschinenmodelle in Revit und planen damit Ihr Maschinenlayout.

4. Kollisionsprüfung in Navisworks

Sie führen die Modelle in Navisworks zusammen und lassen automatisiert auf Kollisionen prüfen. Navisworks eignet sich auch für Projektbesprechungen – Sie können virtuell durch das Gebäude laufen, Schlüsselstellen speichern und Aufgaben verteilen.

Umgang mit typischen Hürden

Praxisbeispiel

Ein mittelständischer CNC-Fertiger nutzte den Neubau einer Produktionshalle als Einstieg. Die Architektin lieferte das Gebäudemodell, AURON schulte einen Arbeitsvorbereiter in eineinhalb Tagen. Das Ergebnis: Der Mitarbeiter empfand die 3D-Arbeitsweise trotz fehlender Vorerfahrung als einfacher als sein bisheriges AutoCAD-basiertes 2D-System.

Fazit: Die nächste Neuplanung ist Ihr Einstieg

3D-Fabrikplanung erfordert weder einen Komplett-Umstieg noch ein großes Budget. Beim nächsten Neubau oder der nächsten Maschinenaufstellung mit Höhenrisiko starten Sie projektbezogen mit 3D. So vermeiden Sie Kollisionen, die in 2D-Plänen unsichtbar bleiben und bei der Montage schnell fünf- bis sechsstellige Folgekosten verursachen. Alles andere bleibt in 2D, bis sich der nächste konkrete Anlass ergibt.

Fazit: Die nächste Neuplanung ist Ihr Einstieg

3D-Fabrikplanung erfordert weder einen Komplett-Umstieg noch ein großes Budget. Beim nächsten Neubau oder der nächsten Maschinenaufstellung mit Höhenrisiko starten Sie projektbezogen mit 3D. So vermeiden Sie Kollisionen, die in 2D-Plänen unsichtbar bleiben und bei der Montage schnell fünf- bis sechsstellige Folgekosten verursachen. Alles andere bleibt in 2D, bis sich der nächste konkrete Anlass ergibt.

Sie möchten wissen, ob und wo 3D in Ihrer Fabrikplanung Sinn ergibt? AURON analysiert Ihre Ist-Situation, bewertet den konkreten Nutzen für Ihre Anforderungen und zeigt Ihnen einen realistischen Einstiegsweg – abgestimmt auf Ihr Budget und Ihre vorhandene Infrastruktur. Vereinbaren Sie ein kostenloses Erstgespräch.

Häufige gestellte Fragen (FAQ)

Wann lohnt sich der Umstieg von 2D auf 3D in der Fabrikplanung?

3D lohnt sich, wenn in Ihrer Produktion ein reales Risiko für Höhenkollisionen besteht – etwa durch Rohrleitungen, Förderbänder oder Kranbahnen, die mit Maschinen oder Gebäudestrukturen kollidieren können. Solche Konflikte bleiben in 2D-Plänen unsichtbar und verursachen bei der Montage hohe Folgekosten. Für reine Flächenplanung ohne Höhenproblematik reicht 2D weiterhin aus.

Wie gelingt ein pragmatischer Einstieg in die 3D-Fabrikplanung?

Der bewährte Ansatz ist hybrides Arbeiten: Sie starten projektbezogen mit 3D bei einem konkreten Anlass – etwa einem Hallenneu- oder -umbau oder einer neuen Maschinenaufstellung mit Höhenrisiko. Der Rest Ihrer Planung bleibt in 2D. Sie können 3D sogar nur temporär einsetzen, z. B. für eine einmalige Kollisionsprüfung, ohne das Modell dauerhaft pflegen zu müssen.

Wie gelangen Maschinendaten aus verschiedenen CAD-Systemen in ein 3D-Gebäudemodell?

Inventor liest Herstellerdaten aus allen gängigen CAD-Systemen (Catia, Siemens NX, Pro/Engineer) im Originalformat und vereinfacht sie automatisiert – von mehreren Gigabyte auf ca. 10–20 MB. Die reduzierten Modelle werden als Revit-Familien exportiert und im Gebäudemodell platziert. Viele Hersteller stellen ihre Maschinen inzwischen auch direkt als Revit-Familien bereit.

Welche Software benötigen Sie für die 3D-Fabrikplanung mit Autodesk?

Drei Werkzeuge bilden die Basis: Revit als Planungsplattform für das gemeinsame 3D-Modell, Inventor zur Aufbereitung von Maschinendaten und Navisworks für die automatisierte Kollisionsprüfung. Die kosteneffizienteste Lizenzierung ist die AEC Collection als Basis (enthält Revit und Navisworks) kombiniert mit Inventor auf Token-Basis (Pay-per-Use), da Inventor in der Fabrikplanung nur punktuell für die Aufbereitung neuer Maschinendaten benötigt wird.
